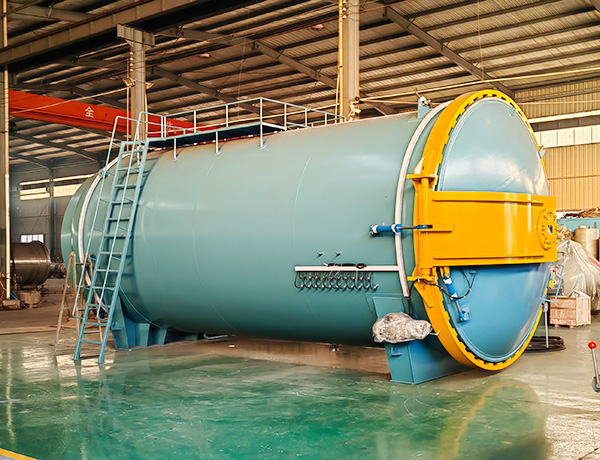

　　固化真空袋熱壓罐是用于復合材料固化成型的關鍵設備，以下是關于它的詳細介紹：

　　設備組成

　　熱壓罐罐體：通常為一端封閉、另一端開門的圓柱體，由碳鋼或不銹鋼制成，能承受高溫高壓。

　　加熱系統：由不銹鋼電熱管、高溫風機、風道板、隔熱層、溫控系統等組成，為固化提供所需熱量。

　　壓力系統：包括壓縮機、儲氣罐、壓力控制閥、管路、壓力變送器和壓力表等，可實現壓力傳送與控制。

　　真空系統：由真空泵、管路、真空表和真空閥等組成，用于抽出真空袋內及罐內空氣，為固化創造真空環境。

　　溫度循環系統：由循環風機、導風板、導流罩等組成，使熱氣流循環，確保罐內溫度均勻。

　　自動控制系統：多采用PLC控制系統，對壓力、溫度、冷卻等工藝參數進行精確控制與實時記錄。

　　工作原理

　　將復合材料毛坯鋪放在模具上，依次用多孔防粘布、吸膠氈、透氣氈覆蓋，密封于真空袋內，放入熱壓罐。加溫固化前先抽真空除去空氣和揮發物，然后按樹脂固化制度升溫、加壓，使樹脂交聯反應，實現固化。

　　工藝優點

　　壓力均勻：氣體加壓通過真空袋使制品表面各點法向壓力相等，保證制件各部位在相同壓力下固化。

　　溫度均勻可調控：循環熱氣流加熱，各處溫差小，且有冷卻系統，能嚴格控制溫度在工藝范圍內。

　　適用范圍廣：適合各種形狀和尺寸的復合材料制件，包括大面積復雜型面的板、殼以及簡單形狀的板、棒、管、塊等，還可用于膠接裝配。

　　成型工藝穩定可靠：壓力、溫度均勻且可控，使成型制品質量一致、可靠，孔隙率低，樹脂含量可控且均勻。

　　應用領域

　　航空航天領域：制造飛機機翼、垂尾、機身，火箭殼體，衛星星體等大型承力結構件。

　　汽車工業：生產汽車車身、受力構件、傳動軸、發動機架等零部件，有助于減輕車身重量，提高性能。

　　電子工業：用于制造衛星天線及其支撐結構、太陽能電池翼和外殼等構件，可提高產品的絕緣性能和機械強度。

　　體育用品行業：制造網球拍、滑雪板、高爾夫球桿等體育器材。
