產品簡介

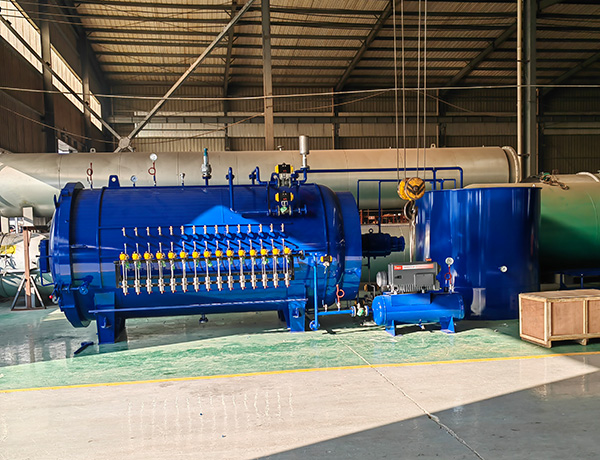

　　科研復合材料熱壓罐是一種用于材料科學、機械工程等領域的工藝試驗儀器，主要用于復合材料的固化成型，以下將從其工作原理、結構組成、主要功能等維度展開介紹：

　　工作原理：將玻璃纖維、碳纖維等增強材料和樹脂預浸料按設計方向和順序逐層鋪放到模具上，放入真空袋中抽真空，然后將其放入熱壓罐內。在真空（或非真空）狀態下，通過熱壓罐內部的高溫壓縮氣體產生壓力，對復合材料坯料進行加熱加壓，經加壓、加熱、固化、冷卻、脫模、修整等過程，獲得復合材料制品。

　　結構組成

　　罐體部分：由罐體、罐門機構、高溫風機、風道板隔熱層等形成一個耐高壓、高溫的密閉空間，能夠承受熱壓罐工作時的高溫和高壓環境。

　　安全聯鎖裝置：一般由壓力自動聯鎖、手動聯鎖、超高壓報警裝置等組成，可防止罐門在壓力未釋放或壓力異常時打開，保障操作人員和設備的安全。

　　快開門裝置：通常采用手動電動兩用快開門設計，停電時也能正常開啟和關閉罐門，方便操作人員進行裝料和卸料操作。

　　密封裝置：罐門一般采用硅膠充氣式密封，具有耐高溫、不磨損的特點，能夠形成良好的密封效果，確保罐內的高溫、高壓環境不泄漏。

　　壓力系統：由壓縮機、儲氣罐、壓力控制閥、管路、壓力變送器和壓力表等組成，負責向罐內提供均勻的壓力，并對壓力進行精確控制和監測。

　　加熱系統：通常由不銹鋼電熱管、高溫風機、風道板、隔熱層、溫控系統等組成，能夠為罐內提供均勻的熱量，使復合材料坯料在設定的溫度下進行固化成型。

　　溫度循環系統：由循環風機、導風板、導流罩等組成，可加速熱流傳導和循環，使罐內溫度分布更加均勻，確保復合材料制件各部位的固化效果一致。

　　真空系統：由真空泵、管路、真空表和真空閥等組成，給封裝的復合材料預制件提供真空條件，有助于排除坯料中的空氣和揮發物，提高復合材料的性能。

　　自動控制系統：采用計算機+PLC控制，可實現對壓力、溫度、真空、冷卻等工藝參數的全程高精度控制與實時記錄，操作人員可以在PC上設置和監控熱壓罐的運行程序，還能實現系統斷電保護、自診斷等功能。

　　主要功能

　　高精度加熱/冷卻功能：工作區域加熱風機風速通常較高，以保證熱量均勻傳遞，穩態測溫精度可達±1.1℃。冷卻系統包括預冷和主冷系統，預冷系統有多種冷卻方式可供選擇，主冷系統可實現進水口溫度、水壓實時監控，并配備水位報警和自動補水系統。

　　先進的控制功能：通過計算機+PLC控制系統，在PC上能實現所有的熱壓罐程序控制，包括真空控制、壓力控制、溫度控制、冷卻系統控制等，還能實現信息的實時采集和編控，方便操作人員根據實際情況進行調整和優化。

　　高級別的安全保障功能：具備溫度、壓力、電控等安全系統和超溫、超壓、漏電報警系統，并形成安全聯鎖，確保設備在安全的狀態下運行，保護操作人員和設備的安全。

　　在科研中的應用

　　新材料研發：用于開發新型復合材料，研究不同樹脂基體、纖維增強材料以及添加劑等對復合材料性能的影響，探索新的材料配方和組合，以滿足航空航天、國防、汽車等領域對高性能復合材料的需求。

　　工藝優化研究：科研人員可以利用熱壓罐研究不同的固化工藝參數，如溫度、壓力、保溫時間、升溫速率、降溫速率等對復合材料固化質量和性能的影響，從而優化熱壓罐成型工藝，提高復合材料制件的質量和可靠性。

　　基礎性能研究：通過熱壓罐制備標準的復合材料試樣，用于研究復合材料的力學性能、熱性能、電性能、化學性能等基礎特性，為復合材料的設計和應用提供理論依據。

　　模擬復雜工況研究：可以模擬實際使用中復合材料所面臨的高溫、高壓、潮濕等復雜環境條件，研究復合材料在這些工況下的性能變化和失效機理，為復合材料的耐久性和可靠性評估提供數據支持。
